Zähleranschlusssäule (3Zähler ohne TSG)

GSAB-Säulenprogramm

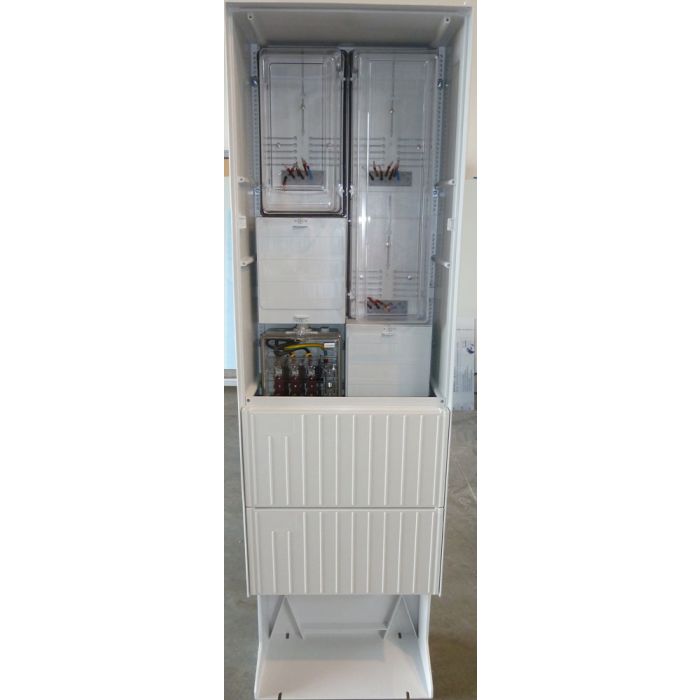

Anschlußsäule 3 Zähler,ohne TSG zur Freiluftaufstellung 01.00.1P31


Gehäuse mit Eingrabsockel aus heißgepreßten
hochschlagfesten,
wärmebeständigen,
selbstverlöschenden,
halogenfreien,
verrottungsfesten
glasfaserverstärktem Polyester(SMC), beständig gegen chemische Einwirkungen, durchgefärbt ähnlich RAL 7035 grau,
Gehäuse und Sockel bilden eine Einheit.
Der Sockelfuß ist als Platte ausgebildet und sorgt damit für sofortige Standsicherheit beim Aufstellen im Kabelgraben.
Zwei durchlaufende Befestigungsleisten mit 210 Befestigungspunkten bis in den Sockelbereich ermöglichen
die individuelle Befestigung von Geräten,
einer Kabelabfangschiene sowie der Montageplatte.



mit einer Tür , 3-Punkt-Stangenschloß
Doppelschschließanlage, ein Profilzylinder eingebaut und einem Platz für den Profilzylinder des Netzbetreibers.
Waagerecht eingebautes Schließsystem ermöglicht werkzeuglosen Türanschlagwechsel.

Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder unabhängig vom Zweiten.
Wetterschutzabdeckung der Profilzylinder aus besonders verstärktem Zinkdruckguß verhindert Vandalismusschäden.



Material: glasfaserverstärktes Polyester
(SMC) nach IEC-695-2-1 halogenfrei

Maße: Höhe 2010 mm mit Sockel (Eingrabtiefe ca. 600mm)
Breite 583 mm
Tiefe 272 mm
Schutzarten: Gehäuse IP 44

Ausführung: Nach TAB „Thüringer Energienetze“ (oder TAB-gleiche Stadtwerke) für drei Zähler ohne TSG-Feld

Bestückt mit: - HAK 3xNH00
- 4-Leiter-Sammelschienensystem 250A
- vorbereitet zum Enbau von SH-Schaltern
- 2xZählerfeld nach DIN 43870 375mm
- 1xZählerfeld nach DIN 43870 450mm
- 4-Leiter-Verdrahtung DIN 43870-A mit H07V-K 10mm²
- 3xHLAKL 25mm²,4pol.

Fabrikat : GSAB
Typ: 01.00.1P31 Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
oder gleichwertig Fax: 03636-761430

optional:

Einfachschwenkhebel, Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte (nur Erforderlich bei Nutzung für Erdung) in Zubehörliste.
