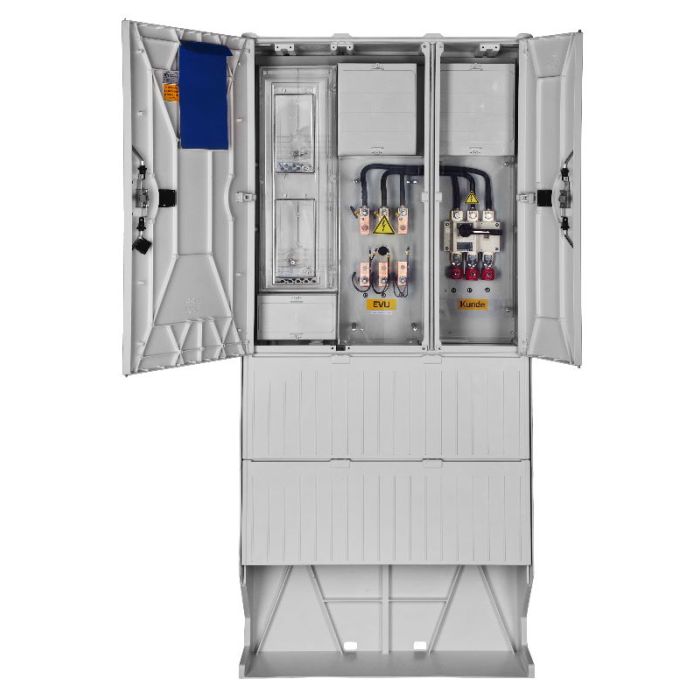

Wandlermessung Stadtwerke Münschen 250A incl. Sockel in Gehäuse 88S
Auf Lager
Bestellnummer
02.W250.SWM
Ausschreibungstexte für GSAB-Säulenprogramm
Wandlermessug 250A
Gehäuse aus glasfaserverstärkten, hochschlagfesten, wärmebeständigen, selbstverlöschenden Polyester, durchgefärbt ähnlich RAL 7035 – grau - ,
mit einer Tür , 3-Punkt-Stangenschloß mit Doppel- oder Einfachschließanlage.
Ein Profilzylinder eingebaut und einem Platz für den Profilzylinder des Netzbetreibers.
Waagerecht eingebautes Schließsystem ermöglicht werkzeuglosen Türanschlagwechsel.
Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder unabhängig vom zweiten. Wetterschutzabdeckung der Profilzylinder aus besonders verstärktem Zinkdruckguss verhindert Vandalismusschäden.
Zur Transporterleichterung werden Gehäuse und Sockel getrennt geliefert.
Passende Sockel 88SE (Eingrabsockel) oder 88SB (zur Aufbodenmontage);
Montage zur Säule erfolgt mittels beiliegender C-Profilschiene (konisch) aus hochfestem Federstahl. Millimetergenaue Zentrierung des Gehäuseoberteils erfolgt durch angeformte Zentrierbolzen auf dem Sockel. Mechanisch geprüft nach EN 61439.5 (Kabelverteilersäulen im öffentlichen Versorgungsbereich).
Sechs durchlaufende Befestigungsleisten bis in den Sockelbereich mit 552 Befestigungspunkten ermöglichen
die individuelle Befestigung der Montageplatte, Einbaufelder oder Sammelschienen.
Bei der Ausführung der Säule mit Schutzart IP44 befinden sich die Zuluftschlitze in der Sockel-Schrank-Verbindung.
In der Rückwand der Säule sind im oberen Bereich die Abluftschlitze labyrinthartig und stochersicher ausgeführt.
Schaltplantasche in der Türinnenseite angeschraubt.
Material: nach DIN 16913 ,glasfaserverstärktes Polyester,(SMC) nach IEC-695-2-1 halogenfrei, verrottungsfest, beständig gegen chemische Einwirkungen.
Maße: Höhe 2010mm mit Sockel
Breite 883 mm
Tiefe 280 mm
Schutzarten: Gehäuse IP 44
Ausführung: Nach TAB „Stadtwerke München“ (oder TAB-gleiche Stadtwerke)
Bestückt mit: 5-Leiter Sammelschienensystem 30x10mm
3xStehbolzen M12 (Einspeisung)
Wandlerbausatz - Wandlerlaschen mit Lochabstand 130mm
Kundenschalter 400A (Abgang)
Spannungspfadsicherung B10/25kA / Abgriff nach Wandlern
2xN Abgriff für Messung über Sammelschienenklemmen
Prüfklemme nach TAB 2007 Anlage 5 (Wago)
Spannung-und Strompfad 2,5mm² kurzschlußfest
Ringkabelschuhe für Wandleranschlüsse
Verbindungskabel Wandler/Schalter 70qmm kurzschlußfest
Abgang Kundenlastschalter Direktanschlussklemmen 10-240mm²
Kabelabfangschiene
Bodenplatte - Gehäuse unten geschlossen
8-9 TE Leerplatz für Impulsweitergabe/
alle Leerrohre in Anschlußkästen eingeführt
Sockelfüllmaterial SFM 1
Fabrikat : GSAB
Typ: 02.W250.SWM
oder gleichwertig
Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
Fax: 03636-761430
Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte (nur bei Nutzung als Erder erforderlich) in Zubehörliste.
