Wandlermessung enviaM mit NA-Schutz nach VDE-AR-N4105 >100kW Überschusseinspeisung
Auf Lager
Bestellnummer
03.W400.AR-01-Ei
Ausschreibungstexte für GSAB-Säulenprogramm
Wandlermessung 400A für Einspeiseanlagen nach EEG für Selbstverbrauch/Überschusseinsp. (in 2 Gehäusen 2S1300)
Gehäuse aus heißgepreßten
hochschlagfesten,
wärmebeständigen,
selbstverlöschenden,
halogenfreien,
verrottungsfesten
glasfaserverstärktem Polyester(SMC), beständig gegen chemische Einwirkungen, durchgefärbt ähnlich RAL 7035 grau, mit profilierter Oberfläche.
Die Gehäuse sind im Baukastensystem aufgebaut. Dach, Seiten-/Rückwände und Türen sind einzeln austauschbar.
Eine qualitativ hohe Farbpulverbeimischung im SMC verhindert eine vorzeitige Auswitterung der Schrankoberflächen.
Nach dem Öffnen der Tür ist der gesamte Schrankinnenraum frei zugänglich (ohne Demontage von Frontplatten/Sockelblenden o.ä.). Zur Erleichterung bei Montagearbeiten im Schrank kann die Tür ohne Werkzeug ausgehangen werden. Eine umlaufende Nut ermöglicht die Nachrüstung einer Dichtung in der Tür. Befestigungspunkte an der Tür und am Schrankkorpus ermöglichen die Montage eines Türfeststellers. Die Dachinnenseite enthält Befestigungspunkte zur Montage einer Beleuchtungsbaugruppe (optional auch mit Servicesteckdose).
Wahlweise bestückbar mit Montageplatte oder Sammelschienen.
Ein innovatives Befestigungsleistensystem mit 721 Befestigungspunkten auf der Schrankrückseite ermöglicht individuelle Geräte- oder Zusatzeinbauten für alle Bedürfnisse.
Lüftung: Be- und Entlüftung sind labyrinthartig und stochersicher ausgebildet
Der Schrank wird auf einem genormten Sockel montiert.
Eingrabsockel: 2NSE
mit Symmetrischer Doppeltür , - nach öffnen der Türen ist der gesamte Innenraum freizugänglich,
ohne entfernen von Sockelblenden oder ähnlichem
- 3-Punkt-Stangenschloß mit Doppelschließanlage.
Ein Profilzylinder eingebaut und einem Platz für den Profilzylinder des Netzbetreibers.
Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder
unabhängig vom Zweiten.Wetterschutzabdeckung der Profilzylinder aus besonders
verstärktem Zinkdruckguß verhindert Vandalismusschäden.
Material: glasfaserverstärktes Polyester
(SMC) nach IEC-695-2-1 halogenfrei

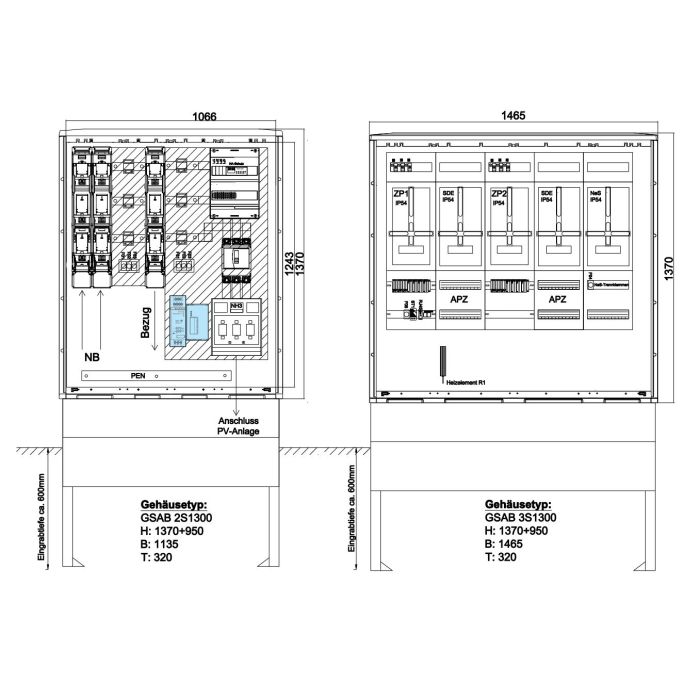

Maße: Höhe 1370 mm + Eingrabsockel 950(Eingrabtiefe ca. 600mm)
Breite 1135 mm
Tiefe 320 mm
Schutzarten: Gehäuse IP 44 (optional IP 54)
Ausführung: Nach TAB „Mitteldeutschland“ (oder TAB-gleiche Stadtwerke)
bestehend aus Wandlerschrank mit:
- 2xNH2-Sicherungslastschaltleiste Zugang NB
(V-Klemme 10-240mm², 3x1pol schaltbar)
- 4-Leiter Sammelschienensystem 400A
- 2xWandlerbaussatz nach DIN 42600-2 Form A mit Laschen 30x10x170 und
Sicherungselement D01/10A, 3polig
- 1xNH2-Sicherungslastschaltleiste Abgang Bezug (Trennstelle Abgang Bezug)
(V-Klemme 10-240mm², 3x1pol schaltbar)
- 1xNH3-Kuppelleiste bestückt mit Trennmesser
- 2xLasttrennschalter Tmax 400A, AC3, 3pol, inkl elektr. Antrieb
- 1xNH3-Sicherungslasttrennschalter 3polig, V-Klemme 10-240mm² (Trennstelle Abgang PV)
- Verteilerfeld mit NA-Schutz nach VDE-AR-N 4105 inkl Vorsicherung
- Berührungsschutzabdeckung
- Kabelabfangschiene
sowie Zählerschrank mit:
- 2xWandler-Zählerfeld nach DIN 43870 450mm mit jeweils
- Wandlerprüf- und Trennklemme nach Vorgabe VNB
- 3xLeuchttaster im OAR
- 2x SDE-Feld
- 1x NeS-Feld mit Sicherung und Trennklemmen für NSM
- 1xSchaltschrankheizung mit Thermostat SH45 und Sicherung
- TAE-Dose 1x6 N-AP und RJ45-Dos
Fabrikat : GSAB
Typ: 03.W400.AR-01-Ei
oder gleichwertig
Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
Fax: 03636-761430
Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte (nur bei Nutzung als Erder erforderlich) in Zubehörliste.
