Wandlermessung N-Ergie bis 630 A incl. Sockel mit Netzüberw.+2xLasttrennschalter für Anl.>100 kV
Auf Lager
Bestellnummer
04.W630.AR-01
GSAB-Säulenprogramm
Meß-/Wandlerschrank 630A zur Freiluftaufstellung
Gehäuse aus heißgepreßten
hochschlagfesten,
wärmebeständigen,
selbstverlöschenden,
halogenfreien,
verrottungsfesten
glasfaserverstärktem Polyester(SMC), beständig gegen chemische Einwirkungen, durchgefärbt ähnlich RAL 7035 grau, mit profilierter Oberfläche.
Die Gehäuse sind im Baukastensystem aufgebaut. Dach, Seiten-/Rückwände und Türen sind einzeln austauschbar.
Eine qualitativ hohe Farbpulverbeimischung im SMC verhindert eine vorzeitige Auswitterung der Schrankoberflächen.
Nach dem Öffnen der Tür ist der gesamte Schrankinnenraum frei zugänglich (ohne Demontage von Frontplatten/Sockelblenden o.ä.). Zur Erleichterung bei Montagearbeiten im Schrank kann die Tür ohne Werkzeug ausgehangen werden. Eine umlaufende Nut ermöglicht die Nachrüstung einer Dichtung in der Tür. Befestigungspunkte an der Tür und am Schrankkorpus ermöglichen die Montage eines Türfeststellers. Die Dachinnenseite enthält Befestigungspunkte zur Montage einer Beleuchtungsbaugruppe (optional auch mit Servicesteckdose).
Wahlweise bestückbar mit Montageplatte oder Sammelschienen.
Ein innovatives Befestigungsleistensystem mit 1030 Befestigungspunkten auf der Schrankrückseite ermöglicht individuelle Geräte- oder Zusatzeinbauten für alle Bedürfnisse.
Lüftung: Be- und Entlüftung sind labyrinthartig und stochersicher ausgebildet
Der Schrank wird auf einem genormten Sockel montiert.
Eingrabsockel: 3NSE
mit symmetrischer Doppeltür , - nach öffnen der Türen ist der gesamte Innenraum freizugänglich,
ohne entfernen von Sockelblenden oder ähnlichem
- 3-Punkt-Stangenschloß mit Doppelschließanlage.
Ein Profilzylinder eingebaut und einem Platz für den Profilzylinder des Netzbetreibers.
Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder
unabhängig vom Zweiten.Wetterschutzabdeckung der Profilzylinder aus besonders
verstärktem Zinkdruckguß verhindert Vandalismusschäden.
Material: glasfaserverstärktes Polyester
(SMC) nach IEC-695-2-1 halogenfrei

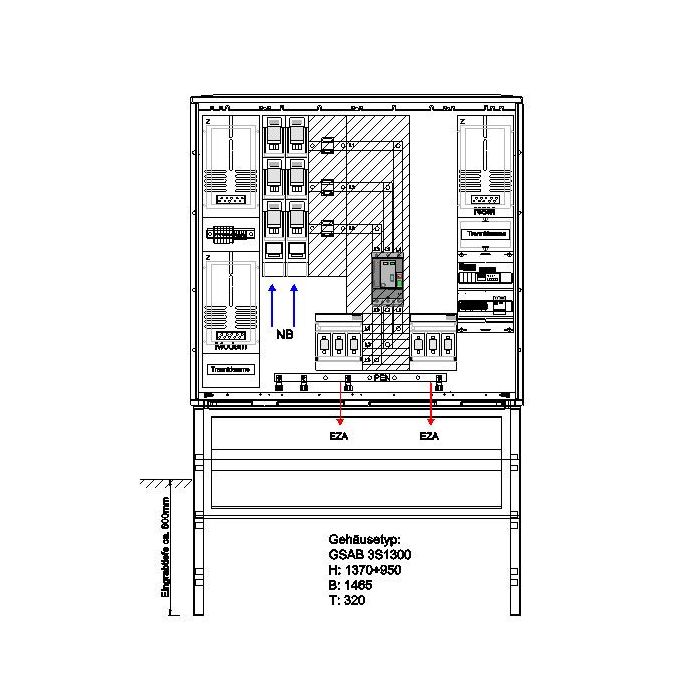

Maße: Höhe 1370 mm + Eingrabsockel 950(Eingrabtiefe ca. 600mm)
Breite 1465 mm
Tiefe 320 mm
Schutzarten: Gehäuse IP 44 (optional IP 54)
Ausführung: Nach TAB MDN " Main-Donau-Netzgesellschaft " (oder TAB-gleiche Stadtwerke) Meß-/Wandlerschränke 630A
Bestückt mit: 2xNH2 Sicherungslastschaltleiste Zugang NB (V-Klemme bis 240mm², 3x1pol.schaltbar)
4-Leiter Sammelschienensystem 630A (TN-C-Netz)
Spannungspfadsicherung B6/25kA
Wandlerbausatz, Wandlerlaschen 130mm
Netzüberwachungsrelais nach AR-N-4105 inkl Vorsicherung
2xLasttrennschalter Tmax 630A, 3-pol., inkl. Antrieb
2xNH2 Trenner Abgang PV (V-Klemme 10-240mm²)
Wandlerklemmen ist beistellung NB
TSG-Feld für Lastmanagement 0-30-60% (mit Trenn-/Prüfklemmen)
Berührungsschutzabdeckung
Kabelabfangschiene
Fabrikat : GSAB
Typ: 04.W630.AR-01
Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
Fax: 03636-761430
optional:
Einfachschwenkhebel, Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte (nur Erforderlich bei Nutzung für Erdung) in Zubehörliste.
