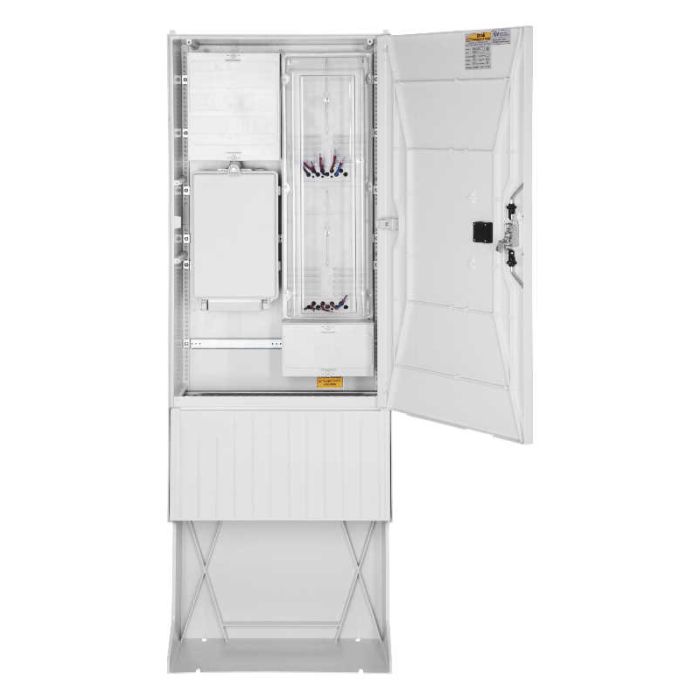

Zähleranschlusssäule MDN (2Zähler/ohne TSG) HAK eingebaut
Auf Lager
Bestellnummer
04.00.1P21
Ausschreibungstexte für GSAB-Säulenprogramm
Zähleranschlusssäule 2 Zähler
Gehäuse mit Eingrabsockel aus glasfaserverstärktem Polyester(SMC), Seitenteile, Dach und Rückwand aus einem Teil, durchgefärbt ähnlich RAL 7035 grau,
mit einer Tür , 3-Punkt-Stangenschloß mit Doppel- oder Einfachschließanlage.
Ein Profilzylinder eingebaut und einem Platz für Profilzylinder des EVU.
Waagerecht eingebautes Schließsystem ermöglicht werkzeuglosen Türanschlagwechsel.
Gehäuse und Sockel bilden eine Einheit.Der Sockelfuß ist als Platte ausgebildet und sorgt damit für sofortige Standsicherheit beim Aufstellen im Kabelgraben. Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder unabhängig vom zweiten.
Wetterschutzabdeckung der Profilzylinder aus besonders verstärktem Zinkdruckguß verhindert Vandalismusschäden.
Zwei durchlaufende Befestigungsleisten mit 172 Befestigungspunkten bis in den Sockelbereich ermöglichen die individuelle Befestigung einer Kabelabfangschiene sowie der Montageplatte.
Schaltplantasche in der Türinnenseite angeschraubt.
Material: nach DIN 16913 ,glasfaserverstärktes Polyester,(SMC) nach IEC-695-2-1 halogenfrei, verrottungsfest, beständig gegen chemische Einwirkungen.
Maße: Höhe 1710mm mit Sockel
Breite 583 mm
Tiefe 280 mm
Schutzarten: Gehäuse IP 44
Ausführung: Nach TAB MDN " Main-Donau-Netzgesellschaft " (oder TAB-gleiche Stadtwerke) für zwei Zähler
Bestückt mit: Hausanschlusskasten (mit Klarsichtdeckel) 3xNH00 eingebaut
4-Leiter-Sammelschienensystem 250A vorb. zum Einbau von SH-Schaltern
2xZählerfeld nach DIN 43870 375mm
5-Leiter Verdrahtung DIN 43870-C H07V-K 10mm²
Zählersteckklemme
2xHLAKL 25mm², 5pol
Fabrikat : GSAB
Typ: 04.00.1P21
oder gleichwertig
Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
Fax: 03636-761430
Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte (nur bei Nutzung als Erder erforderlich) in Zubehörliste.
