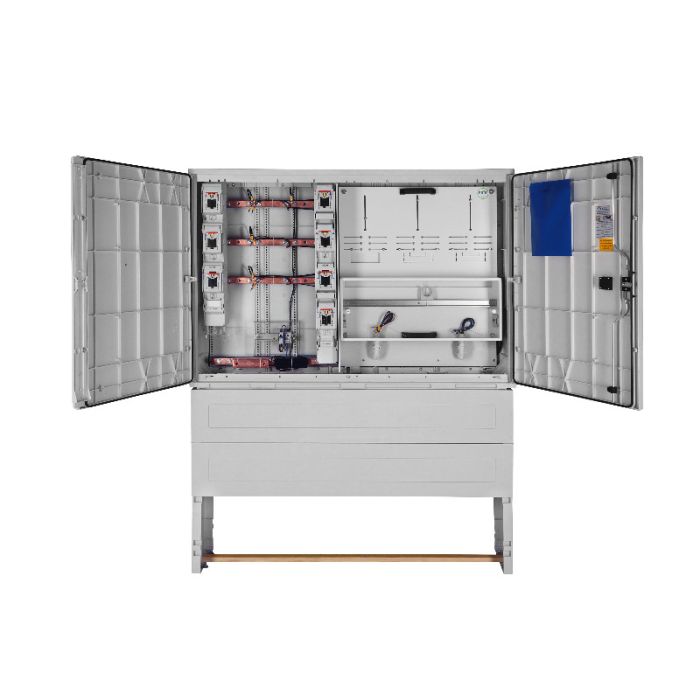

Wandlermessung Thüringen 250A incl. Sockel 4-pol. 1-Schrank-Lösung
Auf Lager
Bestellnummer
01.W250.NH4
GSAB-Wandlermessung im Freien
Meß und Wandlerschrank nach TAB Thüringer Energienetze AG 250A zur Freiluftaufstellung 01.W250.NH4
Gehäuse aus : glasfaserverstärkten
hochschlagfesten,
wärmebeständigen,
selbstverlöschenden glasfaserverstärktem Polyester (SMC) nach IEC-695-2-1 halogenfrei,
durchgefärbt ähnlich RAL 7035 - grau- ,
mit Doppeltür, 3-Punkt-Stangenschloß mit Doppelschwenkhebel.Ein Profilzylinder eingebaut und einem Platz für den Profilzylinder des Netzbetreibers.
Bei Doppelschwenkhebel erfolgt die Verriegelung mit einem Profilzylinder unabhängig vom Zweiten.Waagerecht eingebautes Schließsystem ermöglicht
werkzeuglosen Türanschlagwechsel.Wetterschutzabdeckung des Profilzylinders aus besonders verstärktem Zinkdruckguss verhindert Vandalismusschäden.
Mechanisch geprüft nach EN 61439.5 (Kabelverteilersäulen im öffentlichen Versorgungsbereich).
Zehn durchlaufende Befestigungsleisten bis in den Sockelbereich ermöglichen die individuelle Befestigung der Montageplatte,
Einbaufelder oder Sammelschienen. Es stehen 1030 Befestigungspunkte zur Verfügung.
Bei der Ausführung der Säule mit Schutzart IP44 befinden sich die Zuluftschlitze in der Sockel-Schrank-Verbindung.
Lüftung: Be- und Entlüftung sind labyrinthartig und stochersicher ausgebildet
Schaltplantasche in der Türinnenseite angeschraubt.
Meß und Wandlerschrank nach TAB Thüringer Energienetze AG, bestehend aus einem Schrank der Baureihe 3S1300 .
Wandlerschrank bestehend aus: - NH2-Sicherungslastschaltleiste 3-polig (Bolzenanschluß M10) auf NB-Seite
- Wandlerbausatz nach DIN 42600-2 mit Wandlerlaschen Form A 30x10x170mm
- 4-Leiter-Sammelschienensystem 250A
- NH3-Sicherungslastschaltleiste 4-polig (V-Anschl. bis 240mm²)
als Kundenlastschalter Überlast- und Kurzschlussschutz
- Sekundärverdrahtung 2,5mm² Cu (Strompfad H07V-K; Spannungspfad NSGAFÖU)
- Berührungsschutz mit Klarsichtabdeckung
Meßschrank bestehend aus: - Vorrichtung zur Aufnahme der EVU-Meßplatte 750x750mm
- Schaltschrankheizung mit Thermostat
Maße Meß-/Wandlerschrank: - Höhe 1370 mm + Eingrabsockel 920 mm ( Eingrabtiefe ca 600mm)
- Breite 1465 mm
- Tiefe 320 mm
Schutzart: - IP 54
Optionen: - Sockelfüllmaterial Gr.3
- Lackierung, Beleuchtungseinrichtung,Türfeststeller
Fabrikat : GSAB
Typ: 01.W250.NH4
oder gleichwertig
Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
Fax: 03636-761430
