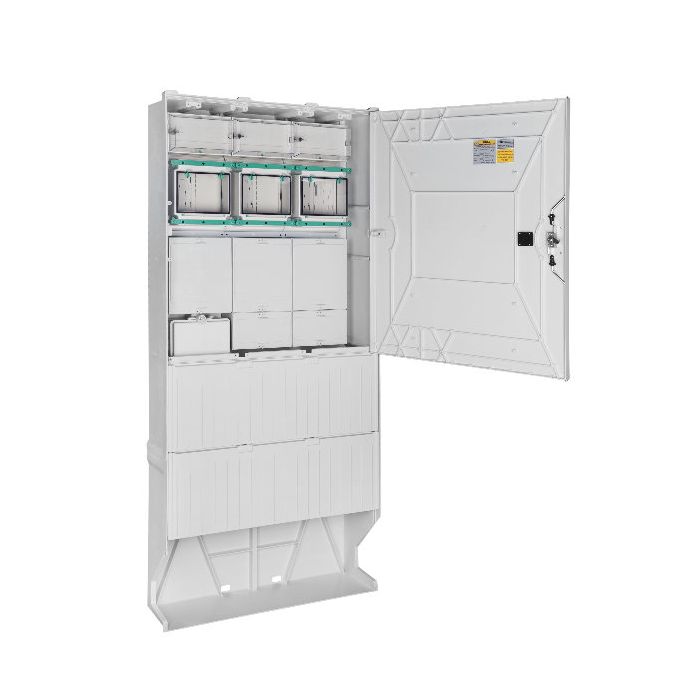

Zähleranschlußsäule Vattenfall 4xEHZ-Zähler + 1xReservepl. EHZ mit Raum für Zustazanwendungen
Auf Lager
Bestellnummer
07.88.1P41ez
GSAB-Säulenprogramm
Anschlußsäule 4 Zähler(EHZ), 2xReserveplatz zur Freiluftaufstellung 07.88.1P41ez
Bei Belegung eines Zählerplatzes mit zwei eHZ darf eine Summenleistung von 48kVA nicht überschritten werden!
Gehäuse aus glasfaserverstärkten, hochschlagfesten, wärmebeständigen, selbstverlöschenden Polyester, durchgefärbt ähnlich RAL 7035 - grau- ,
mit einer Tür , 3-Punkt-Stangenschloß mit Einfachschließanlage.
Profilzylinder eingebaut.
Waagerecht eingebautes Schließsystem ermöglicht werkzeuglosen Türanschlagwechsel.
Wetterschutzabdeckung des Profilzylinders aus besonders verstärktem Zinkdruckguss verhindert Vandalismusschäden.
Zur Transporterleichterung werden Gehäuse und Sockel getrennt geliefert.
Passende Sockel 88SE (Eingrabsockel) oder 88SB (zur Aufbodenmontage) Montage zur Säule mittels beiliegender C-Profilschiene (konisch) beim Sockel, aus hochfestem Federstahl. Millimetergenaue Zentrierung des Gehäuseoberteils erfolgt durch angeformte Zentrierbolzen auf dem Sockel. Mechanisch geprüft nach EN 61439.5 (Kabelverteilersäulen im öffentlichen Versorgungsbereich).
Sechs durchlaufende Befestigungsleisten bis in den Sockelbereich mit 552 Befestigungspunkten ermöglichen
die individuelle Befestigung der Montageplatte, Einbaufelder oder Sammelschienen.
Bei der Ausführung der Säule mit Schutzart IP44 befinden sich die Zuluftschlitze in der Sockel-Schrank-Verbindung.
In der Rückwand der Säule sind im oberen Bereich die Abluftschlitze labyrinthartig und stochersicher ausgeführt.
Schaltplantasche in der Türinnenseite angeschraubt.
Material: nach DIN 16913 ,glasfaserverstärktes Polyester,(SMC) nach IEC-695-2-1 halogenfrei, verrottungsfest, beständig gegen chemische Einwirkungen.
Maße:
Höhe 1390 mm (ohne Sockel)
2040 mm (mit Eingrabsockel)
1700 mm (mit Bodenaufbausockel)
Breite 883 mm
Tiefe 278 mm
Schutzarten: Gehäuse IP 44 (optional mit eingelegter Dichtschnur IP54)
Ausführung: Nach TAB Vattenfall Europe AG für vier elektronische Haushaltzähler
VDE-AR-N 4102, nach DIN 43870 mit integrierter Befestigungs- und Kontaktiereinrichtung
(BKE-I nach DIN VDE V 0603-5)
geprüft nach VDE 0660 Teil 500 / IEC 439-1
TÜV geprüft nach DIN EN 60439-5
Bestückt mit: - HAK NH 00 3-pol
- 4-Leiter-Sammelschinensystem 250A vorbereitet zum Einabu selektiver Hauptleitungsschutzschalter
- 4- Leiter-Verdrahtung
- 4xEHZ-Zählerplatz + 2xReserveplatz EHZ (optional IP 54 mit Abdeckhaube)
( mit optischer Datenschnittstelle)
- Hauptleitungsabzweigklemme 5x25mm²
- Anschlussraum für Zusatzanwendungen. Für Anlagen mit Freigabesteuerung (z.B. Wärmepumpen ) wird die Schaltuhr im Raum für Zusatzeinrichtungen eingebaut.Erläuterungen zu den TAB NS Nord 5.1 2012
Fabrikat : GSAB
Typ: 07.88.1P41ez Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
oder gleichwertig Fax: 03636-761430
optional:
Einfachschwenkhebel, Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte (nur Erforderlich bei Nutzung für Erdung) in Zubehörliste.
