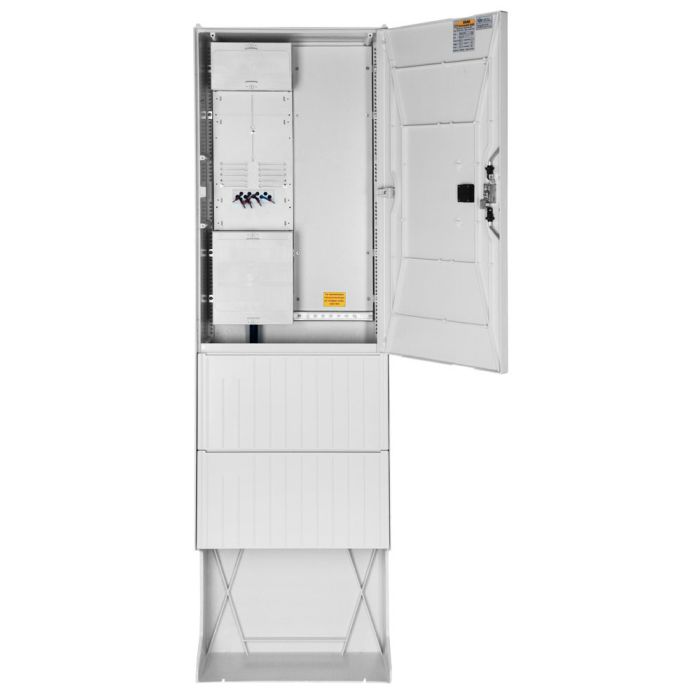

Zähleranschlußsäule edis (1Zähler ohne TSG) rechts freie Montageplatte PVC 6mm
Auf Lager
Bestellnummer
08.00.1P11A
GSAB-Säulenprogramm
Anschlußsäule 1 Zähler,ohne TSG zur Freiluftaufstellung 08.00.1P11A
Gehäuse mit Eingrabsockel aus heißgepreßten
hochschlagfesten,
wärmebeständigen,
selbstverlöschenden,
halogenfreien,
verrottungsfesten
glasfaserverstärktem Polyester(SMC), beständig gegen chemische Einwirkungen, durchgefärbt ähnlich RAL 7035 grau,
Gehäuse und Sockel bilden eine Einheit.
Der Sockelfuß ist als Platte ausgebildet und sorgt damit für sofortige Standsicherheit beim Aufstellen im Kabelgraben.
Zwei durchlaufende Befestigungsleisten mit 210 Befestigungspunkten bis in den Sockelbereich ermöglichen
die individuelle Befestigung von Geräten,
einer Kabelabfangschiene sowie der Montageplatte.
mit einer Tür , 3-Punkt-Stangenschloß
Doppelschwenkhebel, ein Profilzylinder eingebaut und einem Platz für den Profilzylinder des Netzbetreibers.
Waagerecht eingebautes Schließsystem ermöglicht werkzeuglosen Türanschlagwechsel.
Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder unabhängig vom Zweiten.
Wetterschutzabdeckung der Profilzylinder aus besonders verstärktem Zinkdruckguß verhindert Vandalismusschäden.
Material: glasfaserverstärktes Polyester
(SMC) nach IEC-695-2-1 halogenfrei
Maße: Höhe 2010 mm mit Sockel (Eingrabtiefe ca. 600mm)
Breite 580 mm
Tiefe 280 mm
Schutzarten: Gehäuse IP 44
Ausführung: Nach TAB „E.ON e.dis“ (oder TAB-gleiche Stadtwerke) für einen Zähler ohne TSG-Feld
Bestückt mit: - Montagevorrichtung HAK NH 00 3-pol
- 5-Leiter-Sammelschinensystem 250A vorbereitet zum Einabu selektiver Hauptleitungsschutzschalter
- 5 Leiter-Verdrahtung
- Zählerplatz 450mm (optional IP 54 mit Abdeckhaube)
- Hauptleitungsabzweigklemme 5x25mm²
- rechte Schrnkseite mit PVC-Montageplatte 6mm zur freien Betückung
Fabrikat : GSAB
Typ: 08.00.1P11A Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
oder gleichwertig Fax: 03636-761430
optional:
Einfachschwenkhebel, Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte (nur Erforderlich bei Nutzung für Erdung) in Zubehörliste.
