Zähleranschlußsäule AVACON 1Zähler mit Ausbaumöglichkeit Pro Zählerplatzsystem mit Sammelschiene

GSAB-Säulenprogramm

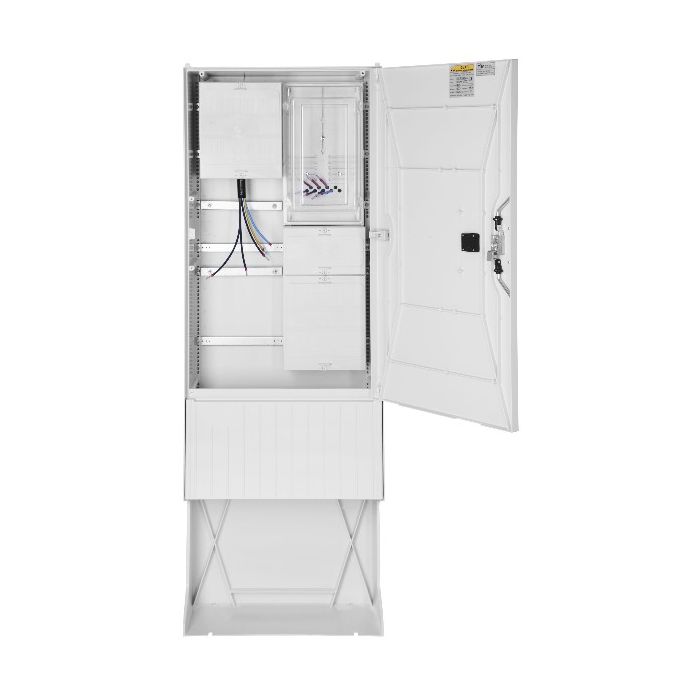

Anschlußsäule 1 Zähler,ohne TSG zur Freiluftaufstellung 09.00.1P11HSAb


Gehäuse mit Eingrabsockel aus heißgepreßten
hochschlagfesten,
wärmebeständigen,
selbstverlöschenden,
halogenfreien,
verrottungsfesten
glasfaserverstärktem Polyester(SMC), beständig gegen chemische Einwirkungen, durchgefärbt ähnlich RAL 7035 grau,
Gehäuse und Sockel bilden eine Einheit.
Der Sockelfuß ist als Platte ausgebildet und sorgt damit für sofortige Standsicherheit beim Aufstellen im Kabelgraben.
Zwei durchlaufende Befestigungsleisten mit 172 Befestigungspunkten bis in den Sockelbereich ermöglichen
die individuelle Befestigung von Geräten,
einer Kabelabfangschiene sowie der Montageplatte.



mit einer Tür , 3-Punkt-Stangenschloß mit Doppelschließanlage.
Ein Profilzylinder eingebaut und einem Platz für den Profilzylinder des Netzbetreibers.
Waagerecht eingebautes Schließsystem ermöglicht werkzeuglosen Türanschlagwechsel.

Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder unabhängig vom Zweiten.
Wetterschutzabdeckung der Profilzylinder aus besonders verstärktem Zinkdruckguß verhindert Vandalismusschäden.



Material: glasfaserverstärktes Polyester
(SMC) nach IEC-695-2-1 halogenfrei

Maße: Höhe 1710 mm mit Sockel (Eingrabtiefe ca. 600mm)
Breite 580 mm
Tiefe 280 mm
Schutzarten: Gehäuse IP 44

Ausführung: Nach TAB Avacon AG (oder TAB-gleiche Stadtwerke) für einen Zähler ohne TSG-Feld

Bestückt mit: - Montagevorrichtung HAK NH 00 3-pol
- 5-Leiter-Sammelschinensystem 250A, vorbereitet zur Aufnahme selektiver Hauptleitungsschutzschalter
- Zählerplatz 450mm IP 54
- HALAK 25mm²,5pol
- Reserveplatz zum Einabu von Geräten oder Verteiler bis 3x13TE


Fabrikat : GSAB
Typ: 09.00.1P11HSAb oder gleichwertig

Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
Fax: 03636-761430

optional:

Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte (nur Erforderlich bei Nutzung für Erdung) in Zubehörliste.
