Zähleranschlusssäule Avacon 4Zähler TAB 2008 inkl.Sockel
Auf Lager
Bestellnummer
09.88.1P41HSA
GSAB-Säulenprogramm
Anschlußsäule 4 Zähler,ohne TSG zur Freiluftaufstellung 09.88.1P41HSA
Gehäuse aus heißgepreßten
hochschlagfesten,
wärmebeständigen,
selbstverlöschenden,
halogenfreien,
verrottungsfesten
glasfaserverstärktem Polyester(SMC), beständig gegen chemische Einwirkungen, durchgefärbt ähnlich RAL 7035 grau.
Sechs durchlaufende Befestigungsleisten bis in den Sockelbereich mit 552 Befestigungspunkten ermöglichen
die individuelle Befestigung der Montageplatte, Einbaufelder oder Sammelschienen.
Zur Transporterleichterung werden Gehäuse und Sockel getrennt geliefert.
Passende Sockel 88SE (Eingrabsockel) oder 88SB (zur Aufbodenmontage) Montage zur Säule mittels beiliegender C-Profilschiene (konisch) beim Sockel, aus hochfestem Federstahl. Millimetergenaue Zentrierung des Gehäuseoberteils erfolgt durch angeformte Zentrierbolzen auf dem Sockel. Mechanisch geprüft nach EN 61439.5 (Kabelverteilersäulen im öffentlichen Versorgungsbereich).
mit einer Tür , 3-Punkt-Stangenschloß mitDoppelschließanlage.
Ein Profilzylinder eingebaut und einem Platz für den Profilzylinder des Netzbetreibers.
Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder
unabhängig vom Zweiten.Wetterschutzabdeckung der Profilzylinder aus besonders
verstärktem Zinkdruckguß verhindert Vandalismusschäden.
Waagerecht eingebautes Schließsystem ermöglicht werkzeuglosen Türanschlagwechsel.
Material: glasfaserverstärktes Polyester
(SMC) nach IEC-695-2-1 halogenfrei

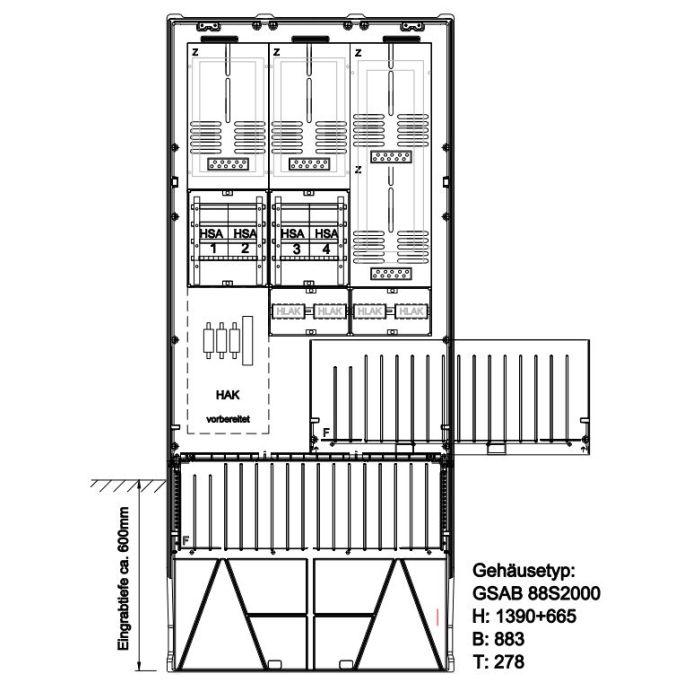

Maße: Höhe 1390 mm + Eingrabsockel 665(Eingrabtiefe ca. 600mm)
Breite 884 mm
Tiefe 272 mm
Schutzarten: Gehäuse IP 44 (optional IP 54)
Ausführung: Nach TAB Avacon AG (oder TAB-gleiche Stadtwerke) 4 Zähler ohne TSG
Bestückt mit: - Montagevorrichtung HAK NH 00 3-pol
- 5-Leiter-Sammelschienensystem 250A, vorbereitet zur Aufnahme selektiver Hauptleitungsschutzschalter
- 5-Leiter Verdratung
- 4xZählerplatz IP 54
- 4xHLAKL 25mm²,5pol.
Fabrikat : GSAB
Typ: 09.88.1P41HSA oder gleichwertig
Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
Fax: 03636-761430
optional:
Eingrabsockel(88SE),Bodenaufbaosockel (88SB), Sockelfüllmaterial (Blähtonkugeln), PVC-Montageplatte 6mm, Gitterbodenplatte (nur erforderlich bei Nutzung für Erdungszwecke) in Zubehörliste.
