Zähleranschlußsäule Avacon 1Zählet/TSG SLS-vorbereitet
Auf Lager
Bestellnummer
09.00.1P1HSA
GSAB-Säulenprogramm

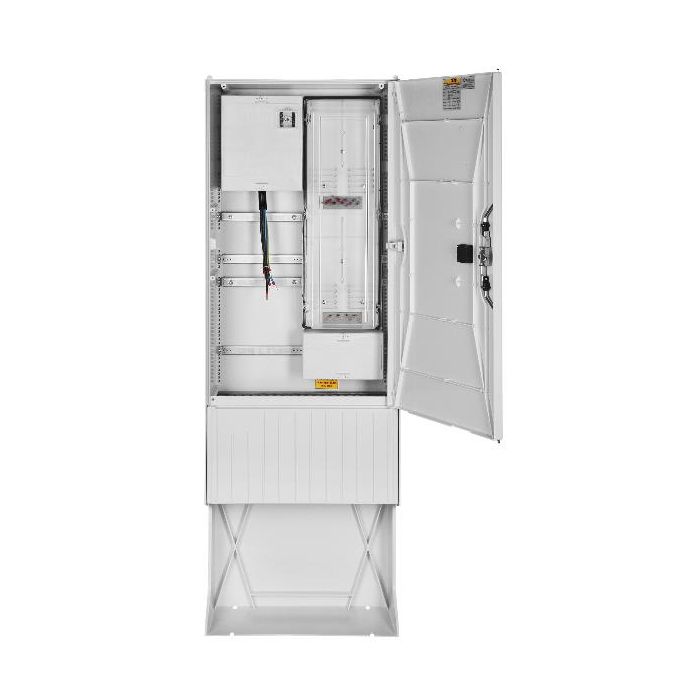

Anschlußsäule 1 Zähler,mit TSG zur Freiluftaufstellung 09.00.1P1HSA
Gehäuse mit Eingrabsockel aus heißgepreßten
hochschlagfesten,
wärmebeständigen,
selbstverlöschenden,
halogenfreien,
verrottungsfesten
glasfaserverstärktem Polyester(SMC), beständig gegen chemische Einwirkungen, durchgefärbt ähnlich RAL 7035 grau,
Gehäuse und Sockel bilden eine Einheit.
Der Sockelfuß ist als Platte ausgebildet und sorgt damit für sofortige Standsicherheit beim Aufstellen im Kabelgraben.
Zwei durchlaufende Befestigungsleisten mit 172 Befestigungspunkten bis in den Sockelbereich ermöglichen
die individuelle Befestigung von Geräten und des Pro-Zählerplazsystems auf Unischiene,
einer Kabelabfangschiene sowie der Montageplatte.
mit einer Tür , 3-Punkt-Stangenschloß mit Doppelschließanlage.
Ein Profilzylinder eingebaut und einem Platz für den Profilzylinder des Netzbetreibers.
Waagerecht eingebautes Schließsystem ermöglicht werkzeuglosen Türanschlagwechsel.
Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder unabhängig vom Zweiten.
Wetterschutzabdeckung der Profilzylinder aus besonders verstärktem Zinkdruckguß verhindert Vandalismusschäden.
Material: glasfaserverstärktes Polyester
(SMC) nach IEC-695-2-1 halogenfrei
Maße: Höhe 1710 mm mit Sockel (Eingrabtiefe ca. 600mm)
Breite 585 mm
Tiefe 280 mm
Schutzarten: Gehäuse IP 44
Ausführung: Nach TAB Avacon AG (oder TAB-gleiche Stadtwerke) für einen Zähler mit TSG-Feld
Bestückt mit: - Montagevorrichtung HAK NH 00 3-pol
- 5-Leiter-Sammelschienensystem 250A, vorbereitet zur Aufnahme selektiver Hauptleitungsschutzschalter
- TSG Sicherung D01
- 7pol,Steuerklemme
- Zählerplatz 450mm IP 54
- TSG-platz 300mm IP 54
- 5-Leiter Verdratung
- HALAK 25mm²,5pol
Fabrikat : GSAB
Typ: 09.00.1P1HSA oder gleichwertig
Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
Fax: 03636-761430
Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte (nur Erforderlich bei Nutzung für Erdung) in Zubehörliste.
