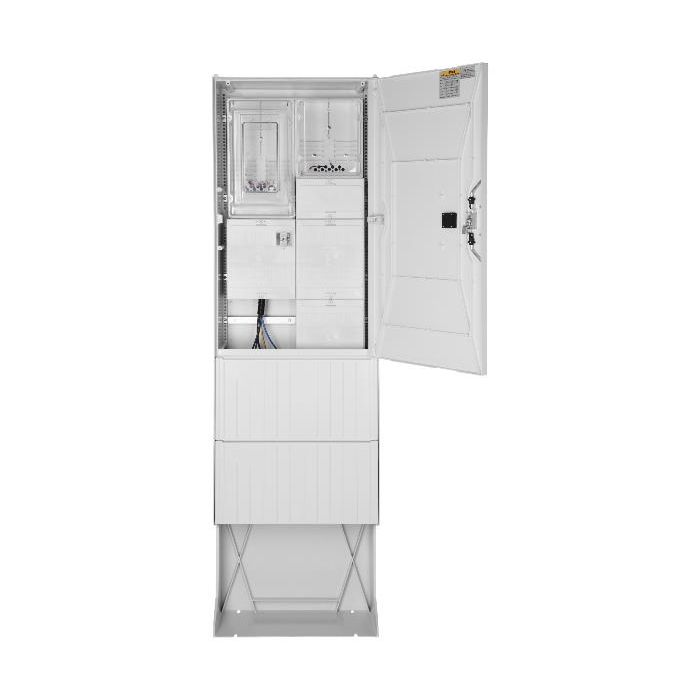

Zähleranschlusssäule (1Zähl./TSG) incl. mont. Verteiler 5x12 TE
Auf Lager
Bestellnummer
08.00.1P1V5
GSAB-Säulenprogramm
Anschlußsäule 1 Zähler,mit TSG zur Freiluftaufstellung 08.00.1P1V5
Gehäuse mit Eingrabsockel aus heißgepreßten
hochschlagfesten,
wärmebeständigen,
selbstverlöschenden,
halogenfreien,
verrottungsfesten
glasfaserverstärktem Polyester(SMC), beständig gegen chemische Einwirkungen, durchgefärbt ähnlich RAL 7035 grau,
Gehäuse und Sockel bilden eine Einheit.
Der Sockelfuß ist als Platte ausgebildet und sorgt damit für sofortige Standsicherheit beim Aufstellen im Kabelgraben.
Zwei durchlaufende Befestigungsleisten mit 210 Befestigungspunkten bis in den Sockelbereich ermöglichen
die individuelle Befestigung von Geräten,
einer Kabelabfangschiene sowie der Montageplatte.
mit einer Tür , 3-Punkt-Stangenschloß
Doppel- oder Einfachschließanlage.
Ein Profilzylinder eingebaut und einem Platz für den Profilzylinder des Netzbetreibers.
Waagerecht eingebautes Schließsystem ermöglicht werkzeuglosen Türanschlagwechsel.
Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder unabhängig vom Zweiten.
Wetterschutzabdeckung der Profilzylinder aus besonders verstärktem Zinkdruckguß verhindert Vandalismusschäden.
Material: glasfaserverstärktes Polyester
(SMC) nach IEC-695-2-1 halogenfrei
Maße: Höhe 2010 mm mit Sockel (Eingrabtiefe ca. 600mm)
Breite 580 mm
Tiefe 280 mm
Schutzarten: Gehäuse IP 44
Ausführung: Nach TAB „E.ON e.dis“ (oder TAB-gleiche Stadtwerke) für einen Zähler mit TSG-Feld
Bestückt mit: - Montagevorrichtung für HAK 3xNH00
- 4-Leiter-Sammelschinensystem 250A mit Adapter für HSA
- Hauptschalter 63A
- Zählerplatz 450mm (optional IP 54 mit Abdeckhaube)
- Tsg-feld 300mm mit TSG Sicherung D01 (optional IP 54 mit abdeckung)
- 7-pol. Steuerleitungsklemme
- 2xHALAK 25qmm,5pol.
- Verteiler 5x13TE
Fabrikat : GSAB
Typ: 08.00.1P1V5 Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
oder gleichwertig Fax: 03636-761430
Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte (nur Erforderlich bei Nutzung für Erdung) in Zubehörliste.
