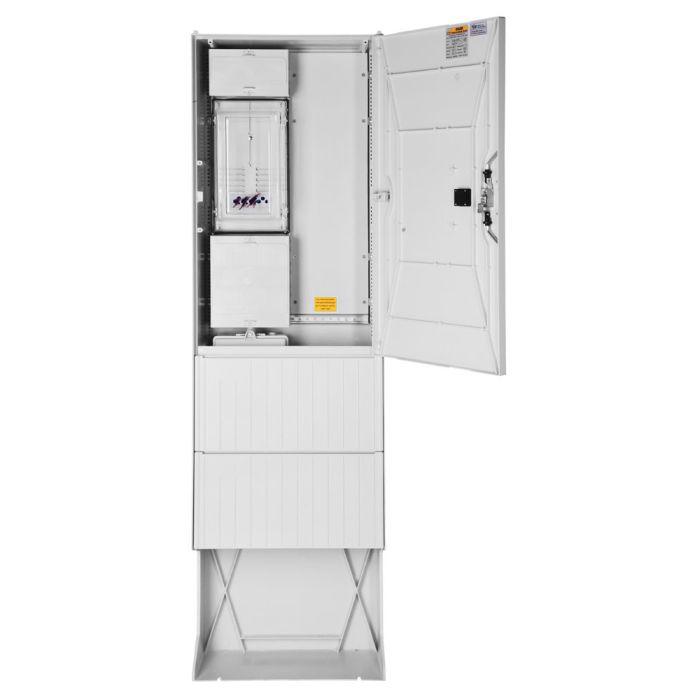

Zähleranschlußsäule (1Zähler ohne TSG) – HxBxT:2010x580x280 Ausbauvariante
Auf Lager
Bestellnummer
01.00.1P11A
Ausschreibungstexte für GSAB-Säulenprogramm
Anschlußsäule 1 Zähler,ohne TSG mit Ausbaumöglichkeit zur Freiluftaufstellung
Gehäuse mit Eingrabsockel aus glasfaserverstärktem Polyester(SMC), Seitenteile, Dach und Rückwand aus einem Teil, durchgefärbt ähnlich RAL 7035 grau,
mit einer Tür , 3-Punkt-Stangenschloß mit Doppel- oder Einfachschließanlage.
Ein Profilzylinder eingebaut und einem Platz für Profilzylinder des EVU.
Waagerecht eingebautes Schließsystem ermöglicht werkzeuglosen Türanschlagwechsel.
Gehäuse und Sockel bilden eine Einheit.Der Sockelfuß ist als Platte ausgebildet und sorgt damit für sofortige Standsicherheit beim Aufstellen im Kabelgraben. Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder unabhängig vom zweiten.
Wetterschutzabdeckung der Profilzylinder aus besonders verstärktem Zinkdruckguß verhindert Vandalismusschäden.
Zwei durchlaufende Befestigungsleisten mit 210 Befestigungspunkten bis in den Sockelbereich ermöglichen die individuelle Befestigung einer Kabelabfangschiene sowie der Montageplatte.
Schaltplantasche in der Türinnenseite angeschraubt.
Material: nach DIN 16913 ,glasfaserverstärktes Polyester,(SMC) nach IEC-695-2-1 halogenfrei, verrottungsfest, beständig gegen chemische Einwirkungen.
Maße: Höhe 2010 mm mit Sockel
Breite 583 mm
Tiefe 280 mm
Schutzarten: Gehäuse IP 44
Ausführung: Nach TAB Thüringer Energienetze AG (oder TAB-gleiche Stadtwerke) für einen Zähler ohne TSG-Feld
Bestückt mit: HAK NH 00 3-pol bis 100A (Rahmenklemme bis 70mm² sm; 95mm² se)
Pro-Zählerplatzsystem
Sammelschienensystem 250A, vorbereitet zur Aufnahme selektiver Hauptleitungsschutzschalter
Zählerplatz 450mm
1xFeldseite leer für Kundenseitigen Einbau von Geräten PVC-Montageplatte 6mm HxB ca. 1000x280mm
Hauptleitungsabzweigklemme 4x25 (fingersicher)
Fabrikat : GSAB
Typ: 01.00.1P11A
oder gleichwertig
Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
Fax: 03636-761430
Zählerabdeckhaube IP54 (99.00.909), Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte (nur bei Nutzung als Erder erforderlich) in Zubehörliste.
